Si522A

Active

13.56MHz,ISO/IEC 14443 A,QFN32封装

产品概述

频段 13.56MHz
支持协议 ISO/IEC 14443 A
支持主机接口 SPI接口 I2C接口 串行UART
典型操作距离 50mm(取决于天线的尺寸和圈数)
电流 3.4uA(ACD模式下,500ms轮询周期)
1.1uA 硬掉电电流(3.3V)
1.1uA 软掉电电流(3.3V)
电源电压 2.5-3.6V
超低功耗自动
载波侦测功能
(ACD*)
自动检测 13.56MHz 外部射频场和射频卡
ACD 过程不需要 MCU 干预
OSC 起振失败监测功能
其它 高度集成的模拟电路,解调和译码响应
带缓冲的输出驱动器,使用少量的外围元件与天线连接
支持 ISO/IEC 14443 A更高速率通信,最高达848kBd
64 字节 FIFO
灵活的中断模式
低功耗硬复位功能
支持软掉电模式
集成可编程定时器
27.12MHz 内部振荡器
集成 CRC 协处理器
可编程 I/O 管脚
展开

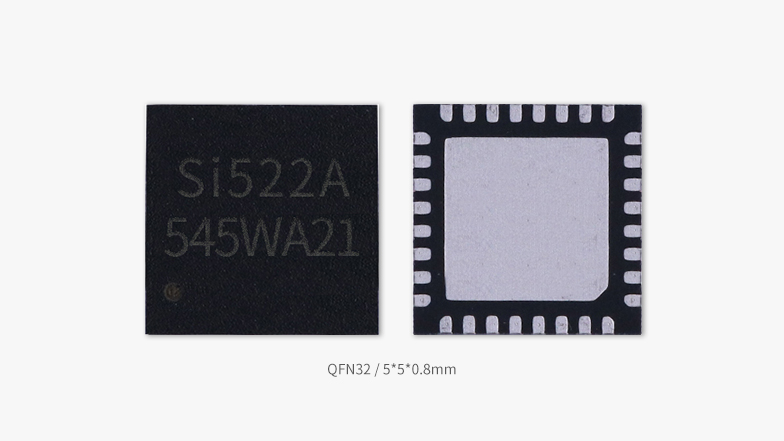

QFN32 / 5*5*0.8mm

Si522A是一个高度集成的,工作在13.56MHz的非接触式读写器芯片,阅读器支持ISO/IEC 14443 A,支持自动载波侦测功能(ACD)。

无需外围其他电路,Si522A的内部发送器可驱动读写器天线与ISO/IEC 14443 A卡和应答机通信。接收器模块提供一个强大而可靠的电路,用以解调译码ISO/IEC 14443 A兼容卡及应答机信号。数字模块处理完整的ISO/IEC 14443 A 帧和错误检测功能(奇偶和 CRC)。

ACD 模式下,芯片大部分时间处于休眠状态,由3K RC定时唤醒,以超低功耗侦测13.56MHz的射频场和射频卡,检测到场或卡自动产生中断唤醒 MCU。侦测场和卡的功能可以单独使能。在典型的500ms轮询周期下,电流约为3.4uA。整个ACD过程不需要MCU干预。

芯片实现了多种主机接口:

- SPI 接口,速率高达10Mbits/s

- 标准双线串行接口,快速模式速率达 400kBd,高速模式速率达 3400kBd

- 串行 UART,速率达1228.8kBd

Si522A 芯片图

脚位图

典型应用原理图

开发测试套件

应用领域

产品订购

型号
封装 | 尺寸
包装
从CSM订购
Si522A
QFN32 / 5*5*0.8mm
4000pcs/卷带
Si522A Demo板
40.6*67.7mm
/

开发套件&支持

请咨询当地代理商 或
与我们联系

相关产品

13.56MHz 支持协议 是否支持ACD功能 SPI接口 UART接口 I/C接口 封装 典型操作距离
Si523 ISO14443 A/B QFN32 50mm
Si512 ISO14443 A/B和Felica QFN32 50-100mm(视工作模式而定)
Ci522(QFN16) ISO14443 A / / / QFN16/ESOP16 50mm
Ci522(ESOP16)
Ci523(QFN16) ISO14443 A/B / / / QFN16/ESOP16 50mm
Ci523(ESOP16)
Ci520 ISO14443 A / / / QFN32 50mm
Ci521 ISO14443 A/B / / / QFN32 50mm
Si522 ISO14443 A / QFN32 50mm
