Si3933(QFN16)

Active

125KHz低频接收唤醒芯片

产品概述

三通道ASK方式唤醒 16位/32位曼彻斯特编码可编程唤醒向量
载波频率范围15KHz - 150KHz 支持两种唤醒方式:频率检测、唤醒向量
低功耗监听模式下功耗2.1uA 支持周期性的人工唤醒1s-2h
唤醒灵敏度80uVrms 供电电压范围:2.4V-3.6V
唤醒灵敏度可配置 工作温度范围:-40℃-85℃

QFN16 / 4*4*0.8mm

Si3933 是一款三通道的低功耗ASK接收机,可用于检测15KHz-150KHz低频载波频率的数字信号,并产生唤醒信号。内部集成的校验器用于检测 16 位或 32 位曼彻斯特编码的唤醒向量,且支持两次重复的向量校验。

Si3933 可以使用一个、两个或者三个通道工作,每个通道都具有频率检测功能和数字 RSSI 计算功能。通道的灵敏度可调,从而实现更长的通信距离,并且适应噪声环境下工作。

Si3933 具有内部时钟产生器,可选择使用晶体振荡器或者RC振荡器。用户也可以选择使用外部时钟。

Si3933 支持可编程的数据速率和带时钟恢复的曼彻斯特解码。自动调谐功能确保了芯片与所需载波频率的匹配,简化了天线调谐。

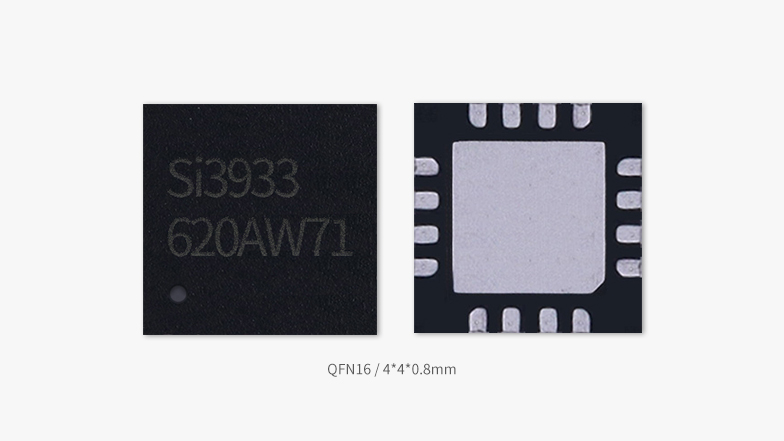

Si3933(QFN16)芯片图

脚位图

典型应用原理图

开发测试套件

应用领域

产品订购

型号
封装 | 尺寸
包装
从CSM订购
Si3933(QFN16)
QFN16 / 4*4*0.8mm
4000pcs/卷带
Si3933(QFN16)+MCU(QFN20)组合板
38.6mm*25.4mm
/
125K激励器
102*37mm
/

开发套件&支持

请咨询当地代理商 或
与我们联系

相关产品

125KHz 收/发 频段 唤醒方式 封装 唤醒灵敏度
Si3933(TSSOP16) 单接收 125KHz 频率检测、唤醒向量 TSSOP16 80uVrms
2.4GHz 收/发 频段 最高发射功率 封装 NVM可编程次数 睡眠电流 数据速率 接收灵敏度
Si24R2H 2.4G发射&125K接收 2.4G,125K,BLE +14dBm QFN32 32 1uA 250K,1M,2M 125K接收60uVRMS
