Ci522(ESOP16)

Active

13.56MHz,ISO/IEC 14443 A,ESOP16封装

产品概述

频段 13.56MHz
支持协议 ISO/IEC 14443 A
支持主机接口 SPI接口
典型操作距离 50mm(取决于天线的尺寸和圈数)
电流 0.9uA 硬掉电电流(3.3V)
1.5uA 软掉电电流(3.3V)
电源电压 2.3-3.6V
其它 高度集成的模拟电路,解调和译码响应
带缓冲的输出驱动器,使用少量的外围元件与天线连接
支持 ISO/IEC 14443 A更高速率通信,最高达848kBd
支持SPI接口,通信速率高达10Mbits/s
64字节发送和接收FIFO缓冲区
灵活的中断模式
低功耗硬复位功能
支持软掉电模式
集成可编程定时器
内部振荡器,连接27.12MHz石英晶体
CRC 协处理器
展开

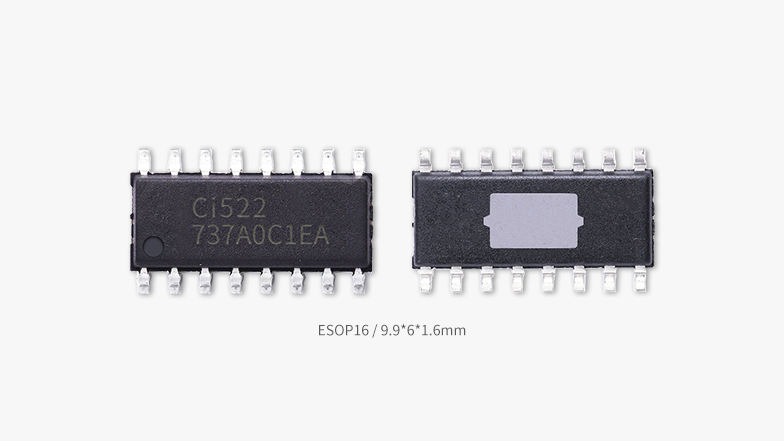

ESOP16 / 9.9*6*1.6mm

Ci522是一个高度集成的,工作在13.56MHz的非接触式读写器芯片,阅读器支持ISO/IEC 14443 A。

无需外围其他电路,Ci522的内部发送器可驱动读写器天线与ISO/IEC 14443 A卡和应答机通信。接收器模块提供一个强大而可靠的电路,用以解调译码ISO/IEC 14443 A兼容卡及应答机信号。数字模块处理完整的ISO/IEC 14443 A帧和错误检测功能(奇偶和CRC)。

Ci522提供SPI(串行外设接口)主机接口。

Ci522(ESOP16)芯片图

脚位图

典型应用原理图

应用领域

产品订购

型号
封装 | 尺寸
包装
从CSM订购
Ci522(ESOP16)
ESOP16 / 9.9*6*1.6mm
4000pcs/卷带

开发套件&支持

请咨询当地代理商 或
与我们联系
